前言：
２０１２年从长沙跑到深圳，２０１６年又从深圳回到长沙，兜兜转转一圈，又回到了原点．４年在深圳就呆了一家公司，回长沙也是因为深圳公司无力为继，长沙股东老板挽留，想想自己年纪也不小了．就回来了，在长沙工作几月，也没什么太多的不适应．不用赶着项目上线，不用加班，想想其实也不错.
从１２年在长沙就想写点开源的东西，不过实在不敢献丑．这次机缘巧合，有个朋友一个项目需要用到大量报表，我找到百度的开源echarts项目（感谢开源，４年工作以来用到很多很好的开源项目，对工作助力颇多），看着就挺舒服的，又看到了＠abel533写的java类库，萌生了想写一个.net类库的想法．项目后来没做下去了，但是echart类库倒是坚持写下来了．断断续续几个月的时间，终于有点样子了．之所以写这篇博客，是因为最近在园子里看到很多看衰.net的文章，我无法判断对错,也不想引起争论,不过我只是简单喜欢编程的人,能够做自己喜欢的事就好,其实好的环境需要大家一起营造，我也想为.net阵营做一些有意义的事情．
源码：
源码地址：https://github.com/idoku/EChartsSDK
示例地址：http://echarts.idoku.cn/
echart地址：http://echarts.baidu.com/
先放几张eharts的图感受一下：

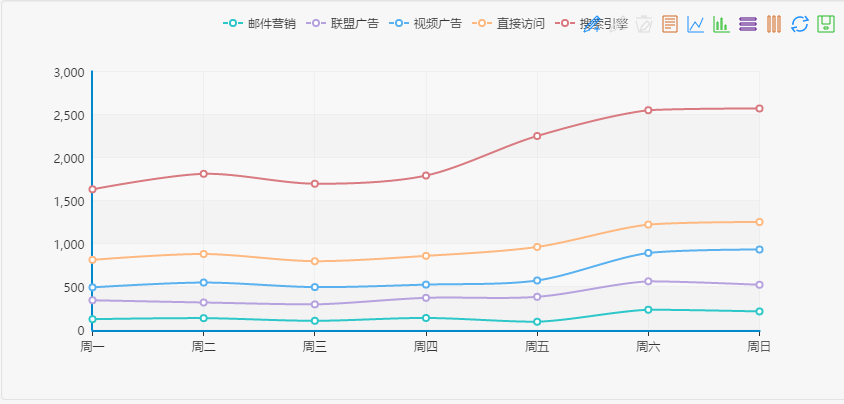

折线图

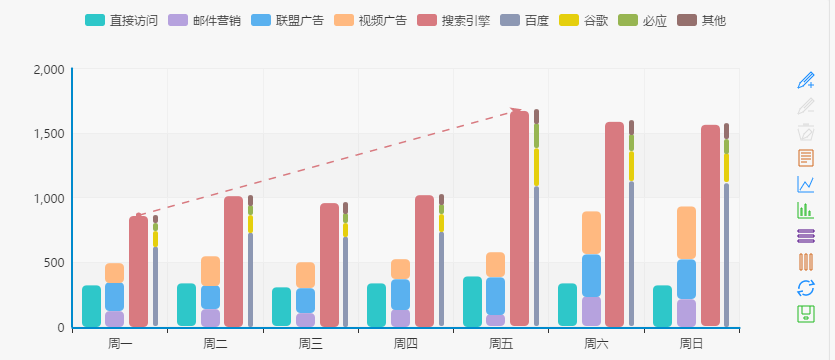

柱状图

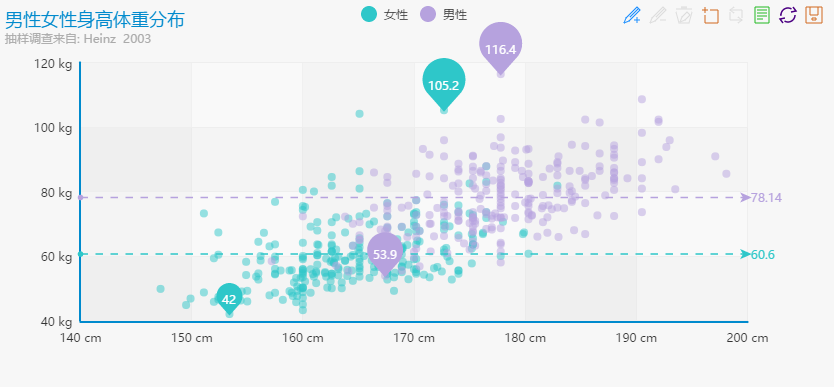

散点图
饼图
正文
ECharts .Net类库
当前版本1.0.1
Echarts
本项目是一个供.NET开发者使用的ECharts的开发包,主要目的是方便在.NET中构件Echarts中可能用的全部数据结构,完整的Option结构. ChartOption中的数据Series,包含Line-折线图,Bar-柱状图,Pie-饼图,Scatter-散点图等,支持Echarts中所有图表.支持所有Style类,如AreaStyle,ItemStyle,LineStyle等.支持多种Data数据类型,一个通用的Data数据,以及PieData,PolarData,TreeData等个性化数据结构.
你可以使用本项目直接构件一个Option对象,使用方法JsonTools.ObjectToJson2(option),(直接使用Json方式返回存在问题,因为function不是标准化的json格式,转换会报错).
图表类型
- Line - 折线（面积）图
- Bar - 柱状（条形）图
- Scatter - 散点（气泡）图
- K - K线图
- Pie - 饼（圆环）图
- Radar - 雷达（面积）图
- Chord - 和弦图
- Force - 力导向布局图
- Map - 地图
- Gauge - 仪表盘
- Funnel - 漏斗图
- Heatmap - 热力图
- EventRiver - 事件河流图
- Venn - 韦恩图
- Tree - 树图
- Treemap - 矩形树图
- WordCloud - 词云
Echarts组件
- Axis - 坐标轴
- Grid - 网格
- Title - 标题
- Tooltip - 提示
- Legend - 图例
- DataZoom - 数据区域缩放
- DataRange - 值域漫游
- Toolbox - 工具箱
- Timeline - 时间线
ChartOption说明
- ChartOption 是echarts的主要类.
- 使用JsonTools.ObjectToJson2方法返回给前端时,需要使用eval('(' + data + ')')转换为JSON结构.
Function说明
由于json标准中不包含function类型,一般json库都不支持这种类型,处理这种类型最简单的方式是转换json字符串时,对字符串进行处理.
读者可以自行使用其他自定义方式实现,本项目使用的.net自带的JRaw()方式.不管是:
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
|
"formatter": function(params) { // for text color var color = colorList[params[0].dataIndex]; var res = '<div style="color:' + color + '">'; res += '<strong>' + params[0].name + '消费（元）</strong>' for (var i = 0, l = params.length; i < l; i++) { res += '<br/>' + params[i].seriesName + ' : ' + params[i].value } res += '</div>'; return res; }, |
和
"color": (function (){
var zrColor = require('zrender/tool/color');
return zrColor.getLinearGradient(
0, 400, 0, 300,
[[0, 'green'],[1, 'yellow']]
)
})(),
都可以利用JRaw来实现.
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
|
option.ToolTip().Trigger(TriggerType.axis) .BackgroundColor("rgba(255,255,255,0.7)") .Formatter(new JRaw(@"function(params) { // for text color var color = colorList[params[0].dataIndex]; var res = '<div style=""color:' + color + '"">'; res += '<strong>' + params[0].name + '消费（元）</strong>' for (var i = 0, l = params.length; i < l; i++) { res += '<br/>' + params[i].seriesName + ' : ' + params[i].value } res += '</div>'; return res; }")) style.Emphasis().BarBorderColor("green").BarBorderWidth(5) .Color(new JRaw(@"(function (){ var zrColor = require('zrender/tool/color'); return zrColor.getLinearGradient( 0, 400, 0, 300, [[0, 'red'],[1, 'orange']] ) })()")) |
EchartsWeb
本项目通过ASP.NET MVC和ASP.NET web api模拟了echarts官网网站中的全部示例,主要目的是方便大家参考使用和调整结构.
地址:http://echarts.idoku.cn/
1.简单Line示例
演示地址: http://echarts.idoku.cn/home/example?api=line1
例子中给出的json结构.
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
|
{ "calculable": true, "title": { "text": "未来一周天气变化", "subtext": "纯虚构数据", "show": true }, "tooltip": { "trigger": "axis" }, "legend": { "data": [ "最高温度", "最低温度" ] }, "xAxis": [ { "data": [ "周一", "周二", "周三", "周四", "周五", "周六", "周日" ], "boundaryGap": false, "type": "category" } ], "yAxis": [ { "type": "value", "axisLabel": { "formatter": "{value} ℃" } } ], "series": [ { "data": [ 13, 10, 12, 10, 13, 13, 14 ], "type": "line", "name": "最高温度", "markPoint": { "data": [ { "name": "最大值", "type": "max" }, { "name": "最小值", "type": "min" } ] }, "markLine": { "data": [ { "name": "平均值", "type": "average" } ] } }, { "data": [ 3, -1, 1, -1, 3, 3, 4 ], "type": "line", "name": "最低温度", "markPoint": { "data": [ { "name": "周最低", "value": -1, "xAxis": 1, "yAxis": -0.5 } ] }, "markLine": { "data": [ { "name": "平均值", "type": "average" } ] } } ]} |
对应的源码:
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
|
[AcceptVerbs("GET", "POST")] [ActionName("line1")] public string StdLine() { IList<string> weeks = ChartsUtil.Weeks(); IList<int> datas1 = ChartsUtil.Datas(7, 10, 15); IList<int> datas2 = ChartsUtil.Datas(7, -2, 5); int min = datas2.Min(); int index = datas2.IndexOf(min); ChartOption option = new ChartOption(); option.title = new Title() { show = true, text = "未来一周天气变化", subtext = "纯虚构数据" }; option.tooltip = new ToolTip() { trigger = TriggerType.axis }; option.legend = new Legend() { data = new List<object>(){ "最高温度", "最低温度" } }; option.calculable = true; option.xAxis = new List<Axis>() { new CategoryAxis() { type = AxisType.category, boundaryGap= false, data = new List<object>(weeks) } }; option.yAxis = new List<Axis>() { new ValueAxis() { type = AxisType.value, axisLabel = new AxisLabel(){ formatter=new JRaw("{value} ℃").ToString() } } }; option.series = new List<object>() { new Line() { name = "最高温度", type = ChartType.line, data = datas1, markPoint = new MarkPoint() { data = new List<object>() { new MarkData() { name = "最大值", type= MarkType.max, }, new MarkData() { name = "最小值", type= MarkType.min, } } }, markLine = new MarkLine() { data = new List<object>() { new MarkData() { name = "平均值", type = MarkType.average } } } }, new Line(){ name="最低温度", type = ChartType.line, data = datas2, markPoint= new MarkPoint(){ data = new List<object>(){ new MarkData(){ name="周最低", value = min, xAxis = index, yAxis = min+0.5, } } }, markLine = new MarkLine(){ data = new List<object>(){ new MarkData(){ type = MarkType.average, name = "平均值" } } } } }; var result = JsonTools.ObjectToJson2(option); return result; } |
2.使用function的bar示例.
演示地址: http://echarts.idoku.cn/home/example?api=bar10#
给出的json代码:
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
|
{ "title": { "text": "温度计式图表", "subtext": "Form ExcelHome", "sublink": "http://e.weibo.com/1341556070/AizJXrAEa" }, "toolbox": { "feature": { "mark": { "show": true }, "dataView": { "show": true, "readOnly": false }, "restore": { "show": true }, "saveAsImage": { "show": true } }, "show": true }, "tooltip": { "trigger": "axis", "formatter": function (params){ return params[0].name + '<br/>' + params[0].seriesName + ' : ' + params[0].value + '<br/>' + params[1].seriesName + ' : ' + (params[1].value + params[0].value); }, "axisPointer": { "type": "shadow" } }, "legend": { "data": [ "Acutal", "Forecast" ] }, "grid": { "y2": 30, "y": 80 }, "xAxis": [ { "data": [ "Cosco", "CMA", "APL", "OOCL", "Wanhai", "Zim" ], "type": "category" } ], "yAxis": [ { "boundaryGap": [ 0.0, 0.1 ], "type": "value" } ], "series": [ { "stack": "sum", "data": [ 260, 200, 220, 120, 100, 80 ], "type": "bar", "name": "Acutal", "itemStyle": { "normal": { "color": "tomato", "barBorderColor": "tomato", "barBorderRadius": 0, "barBorderWidth": 6, "label": { "show": true, "position": "insideTop" } } } }, { "stack": "sum", "data": [ 40, 80, 50, 80, 80, 70 ], "type": "bar", "name": "Forecast", "itemStyle": { "normal": { "color": "#fff", "barBorderColor": "tomato", "barBorderRadius": 0, "barBorderWidth": 6, "label": { "show": true, "position": "top", "formatter": function (params) { for (var i = 0, l = option.xAxis[0].data.length; i < l; i++) { if (option.xAxis[0].data[i] == params.name) { return option.series[0].data[i] + params.value; } } }, "textStyle": { "color": "tomato" } } } } } ]} |
对应的源码:
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
|
[AcceptVerbs("GET", "POST")] [ActionName("bar10")] public string TemperatureBar() { ChartOption option = new ChartOption(); option.Title().Text("温度计式图表").Subtext("Form ExcelHome"). Sublink("http://e.weibo.com/1341556070/AizJXrAEa"); option.ToolTip().Trigger(TriggerType.axis) .Formatter(new JRaw(@"function (params){ return params[0].name + '<br/>' + params[0].seriesName + ' : ' + params[0].value + '<br/>' + params[1].seriesName + ' : ' + (params[1].value + params[0].value); }")) .AxisPointer().Type(AxisPointType.shadow); option.Legend().Data("Acutal","Forecast"); Feature feature = new Feature(); feature.Mark().Show(true); feature.DataView().Show(true).ReadOnly(false); feature.Restore().Show(true); feature.SaveAsImage().Show(true); option.ToolBox().Show(true).SetFeature(feature); option.Grid().Y(80).Y2(30); CategoryAxis x = new CategoryAxis(); x.Data("Cosco", "CMA", "APL", "OOCL", "Wanhai", "Zim"); option.XAxis(x); ValueAxis y = new ValueAxis(); y.BoundaryGap(new List<double>() { 0,0.1 }); option.YAxis(y); var tomatoStyle = new ItemStyle(); tomatoStyle.Normal().Color("tomato").BarBorderRadius(0) .BarBorderColor("tomato").BarBorderWidth(6) .Label().Show(true).Position(StyleLabelTyle.insideTop); Bar b1 = new Bar("Acutal"); b1.Stack("sum"); b1.SetItemStyle(tomatoStyle); b1.Data(260, 200, 220, 120, 100, 80); var forecastStyle = new ItemStyle(); forecastStyle.Normal().Color("#fff").BarBorderRadius(0) .BarBorderColor("tomato").BarBorderWidth(6) .Label().Show(true).Position(StyleLabelTyle.top) .Formatter(new JRaw(@"function (params) { for (var i = 0, l = option.xAxis[0].data.length; i < l; i++) { if (option.xAxis[0].data[i] == params.name) { return option.series[0].data[i] + params.value; } } }")) .TextStyle().Color("tomato"); Bar b2 = new Bar("Forecast"); b2.Stack("sum"); b2.SetItemStyle(forecastStyle); b2.Data(40, 80, 50, 80, 80, 70); option.Series(b1, b2); var result = JsonTools.ObjectToJson2(option); return result; } |
