前言
上一篇已经将himpp套入qt的基础上进行开发。那么qt中拿到frame则是很关键的交互，这是qt与海思可能编解码交叉开发的关键步骤。
受限制
因为直接配置sample的vi比较麻烦，确实是困难的，其实就是配置驱动，所以我们只能从开发板的demo入手，去在相等条件下探测可能的留，从vpss中拿取后，进行软编码。
当然，如果不用qt还有一种方式，也就是大量开发海思人员使用的方式，是基于sample写一个编码程序，然后使用本地socket交互，其实绝大部分海思开发者都是这样开发的，但是他们不涉及与qt的深入交互。
前提条件
需要移植ffmpeg到海思平台，可参考博文《FFmpeg开发笔记（十）：ffmpeg在ubuntu上的交叉编译移植到海思HI35xx平台》。
Demo演示
从vpss中获取一帧图像，如下图：
相关的API
(原本整理了一大半自己的习惯格式，后续海思看多了，觉得海思文档也还行，就是争对性的开发，无用信息有点多，所以此处还是用海思的文档，但是只提取涉及的部分，海思文档是个庞大的体系，需要动手，光看是很难理解的)。
HI_MPI_VPSS_GetChnFrame：从通道获取一帧处理完的数据

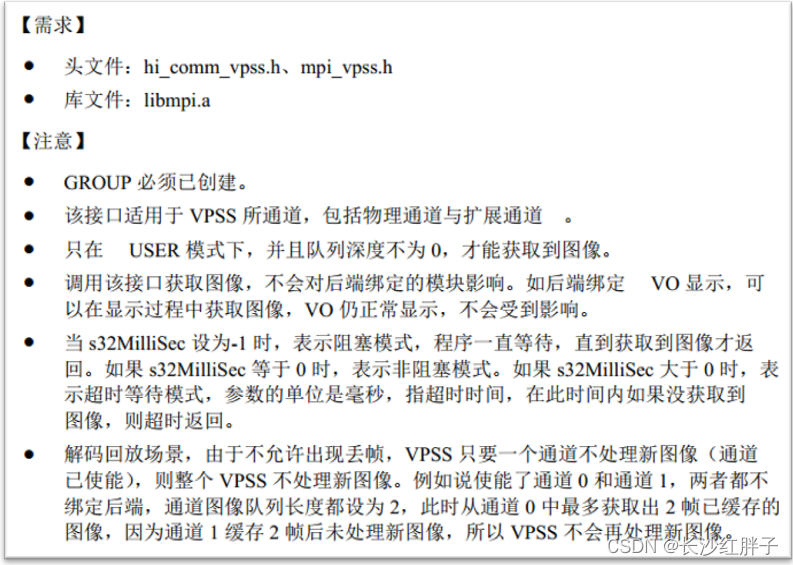

用户从通道获取一帧处理完成的图像，必须与HI_MPI_VPSS_ReleaseChnFrame()配对使用。
函数原型
HI_S32 HI_MPI_VPSS_GetChnFrame(VPSS_GRP VpssGrp, VPSS_CHN VpssChn， VIDEO_FRAME_INFO_S *pstVideoFrame, HI_S32 s32MilliSec);
- 参数一：VpssGrou，通道组号，海思芯片通道号，
取值[0, VPSS_MAX_GRP_NUM]； - 参数二：VpssChn，通道号，通道组下的通道号，
取值[0, VPSS_MAX_CHN_NUM]； - 参数三：pstVideoFrame，帧数据的结构体，要取的数据就在这个帧里面，这
是很关键的结构体，稍后是会深入讲解的重点； - 参数四：s32MilliSec，阻塞时间，跟其他阻塞有点区别，-1为阻塞，0为直
接获取，其他整数位等待的超时时间。

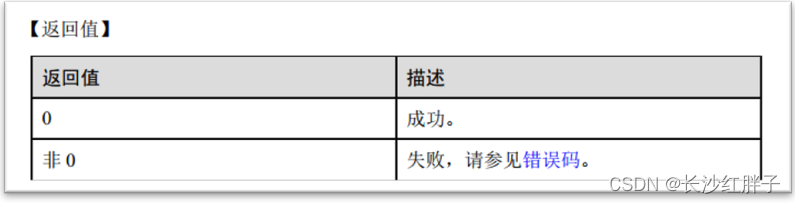

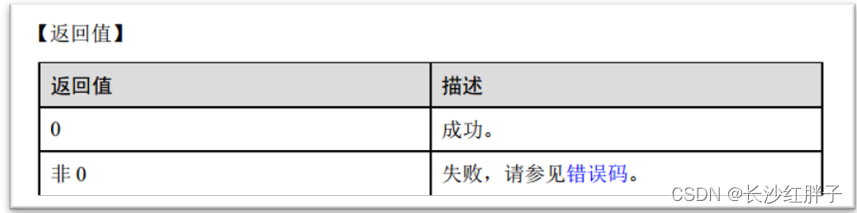

返回值
其他注意
HI_MPI_VPSS_ReleaseChnFrame：释放一帧图像

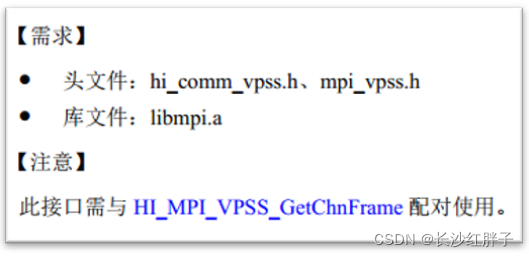

释放之前通过HI_MPI_VPSS_GetChnFrame获取获取的图像。
函数原型
HI_S32 HI_MPI_VPSS_ReleaseChnFrame (VPSS_GRP VpssGrp, VPSS_CHN VpssChn, const VIDEO_FRAME_INFO_S *pstVideoFrame);
- 参数一：VpssGrou，通道组号，海思芯片通道号，
取值[0, VPSS_MAX_GRP_NUM]，之前获取使用的是哪个就哪个； - 参数二：VpssChn，通道号，通道组下的通道号，
取值[0, VPSS_MAX_CHN_NUM]；之前获取使用的是哪个就哪个； - 参数三：pstVideoFrame，帧数据的结构体，要取的数据就在这个帧里面，这
是很关键的结构体，稍后是会深入讲解的重点；
返回值
其他注意
相关的结构体
VIDEO_FRAME_INFO_S：定义视频图像帧信息结构体
结构体原型
typedef struct hiVIDEO_FRAME_INFO_S{
VIDEO_FRAME_S stVFrame; // 视频图像帧
HI_U32 u32PoolId; // 视频缓存池ID
MOD_ID_E enModId; // 当前帧数据是由哪一个硬件逻辑模块写出的} VIDEO_FRAME_INFO_S;
VIDEO_FRAME_S：定义视频原始图像帧结构体
结构体原型
typedef struct hiVIDEO_FRAME_S{
HI_U32 u32Width; // 图像宽度
HI_U32 u32Height; // 图像高度
VIDEO_FIELD_E enField; // 帧场模式
PIXEL_FORMAT_E enPixelFormat; // 视频图像像素格式
VIDEO_FORMAT_E enVideoFormat; // 视频图像格式
COMPRESS_MODE_E enCompressMode; // 视频压缩模式
DYNAMIC_RANGE_E enDynamicRange; // 动态范围
COLOR_GAMUT_E enColorGamut; // 色域范围
HI_U32 u32HeaderStride[3]; // 图像压缩头跨距
HI_U32 u32Stride[3]; // 图像数据跨距
HI_U32 u32ExtStride[3]; // 10bit数据位宽的图像，部分格式分开存
HI_U64 u64HeaderPhyAddr[3]; // 压缩头物理地址
HI_U64 u64HeaderVirAddr[3]; // 压缩头虚拟地址，内核态虚拟地址
HI_U64 u64PhyAddr[3]; // 图像数据物理地址
HI_U64 u64VirAddr[3]; // 图像数据虚拟地址，内核态虚拟地址
HI_U64 u64ExtPhyAddr[3]; // 10bit数据位宽度的图像，部分格式分开存
HI_U64 u64ExtVirAddr[3]; // 10bit数据位宽度的图像，部分格式分开存
HI_S16 s16OffsetTop; // 图像顶部剪裁宽度
HI_S16 s16OffsetBottom; // 图像底部剪裁宽度
HI_S16 s16OffsetLeft; // 图像左侧剪裁宽度
HI_S16 s16OffsetRight; // 图像右侧剪裁宽度
HI_U32 u32MaxLuminance; // 显示图像的最大亮度
HI_U32 u32MinLuminance; // 显示图像的最小亮度
HI_U32 u32TimeRef; // 图像帧序列号
HI_U64 u64PTS; // 图像时间戳
HI_U64 u64PrivateData; // 私有数据
HI_U32 u32FrameFlag; // 当前帧的标记，使用FRAME_FLAG_E标记
VIDEO_SUPPLEMENT_S stSupplement; // 图像的补充信息} VIDEO_FRAME_S;

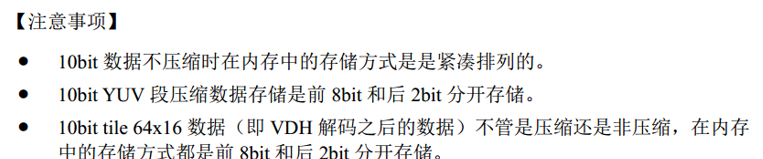

其他注意
相关枚举

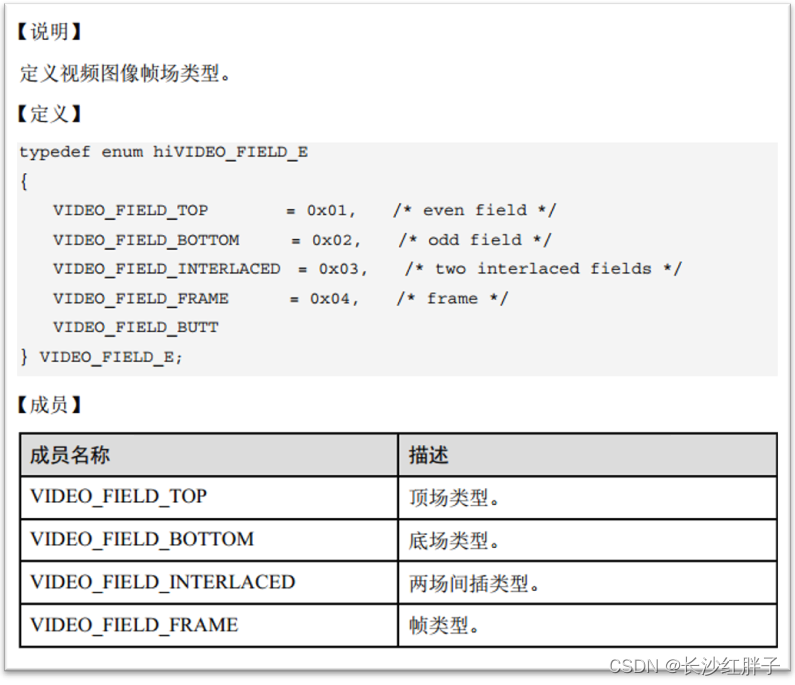

VIDEO_FIELD_E：帧场模式

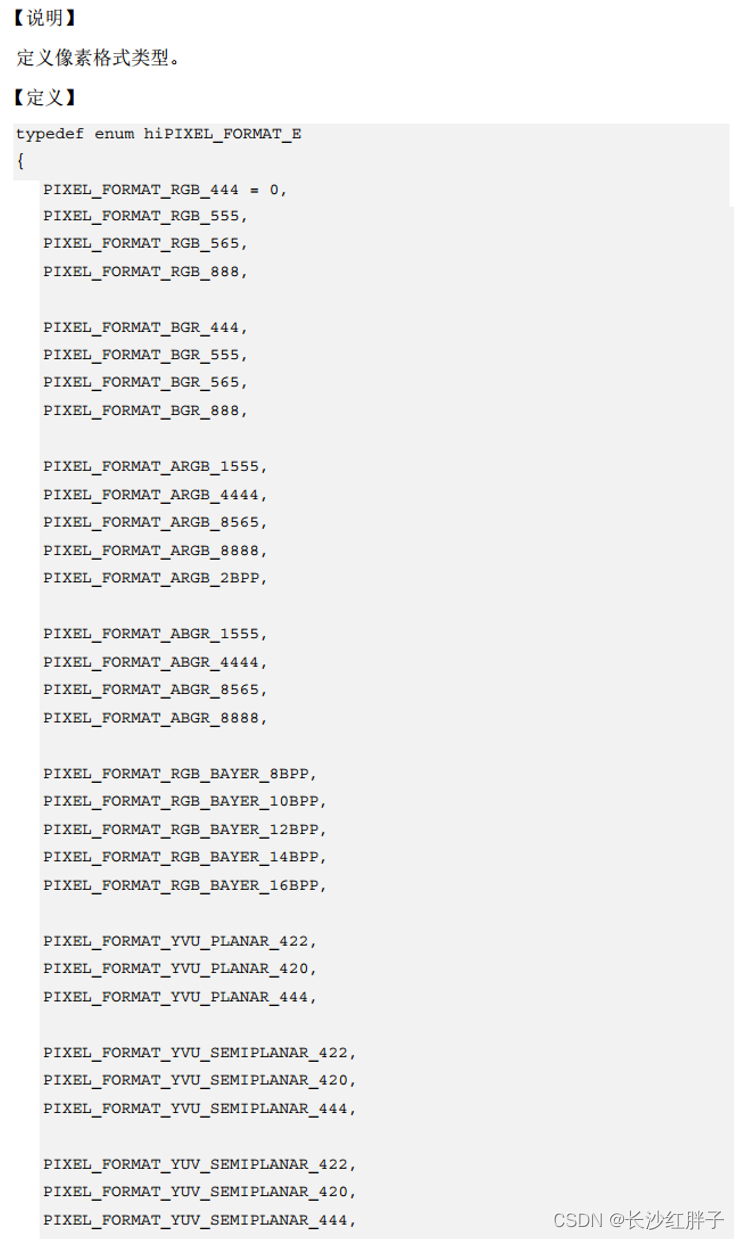

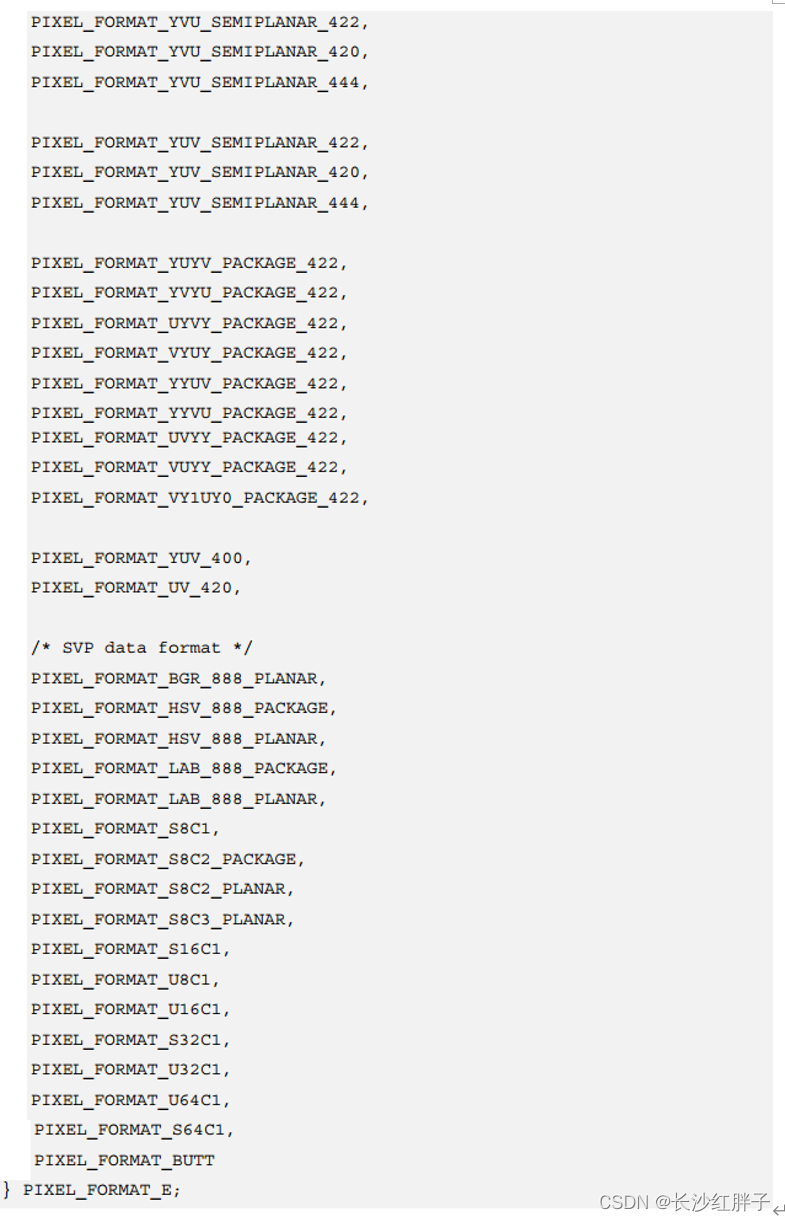

PIXEL_FORMAT_E：视频图像像素格式
VIDEO_FORMAT_E：视频图像格式

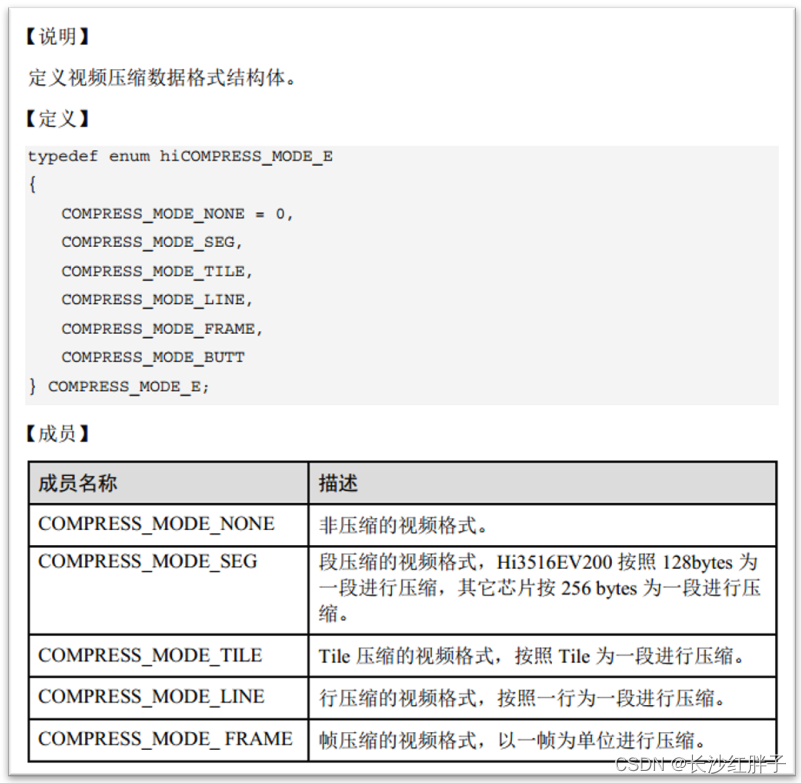

COMPRESS_MODE_E：视频压缩模式

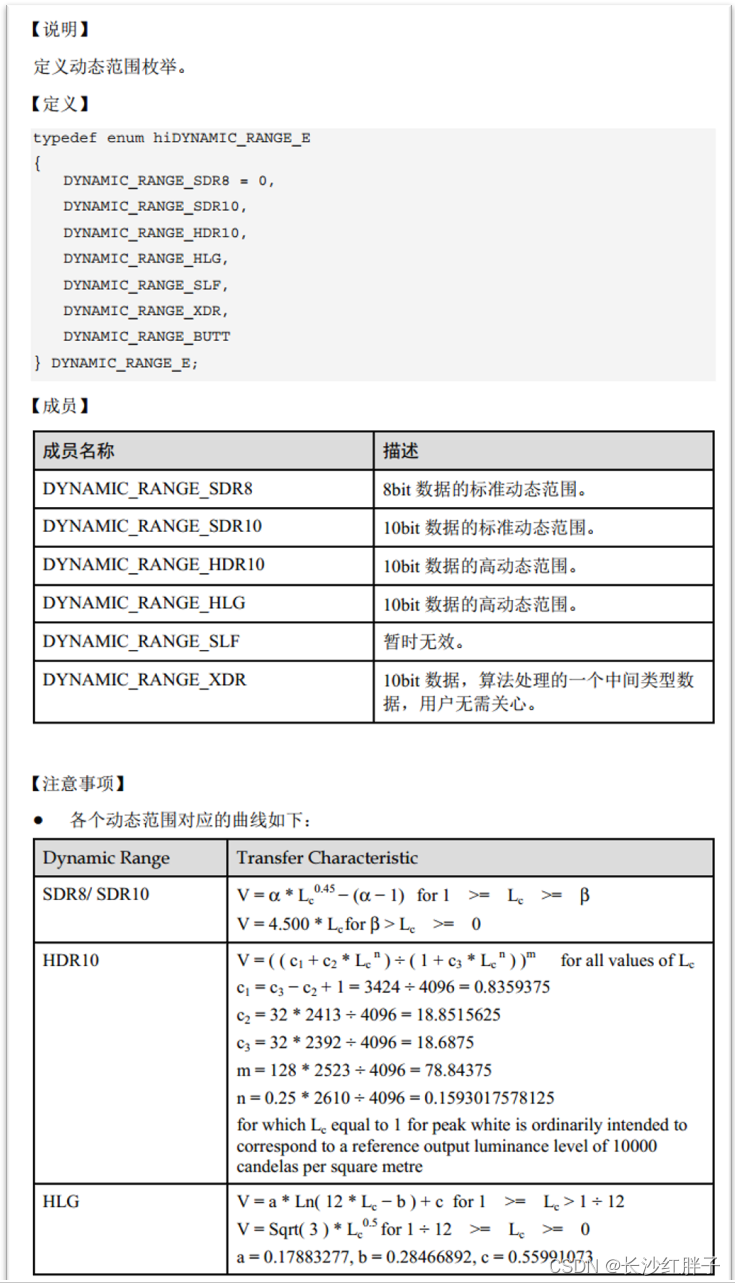

DYNAMIC_RANGE_E：动态范围

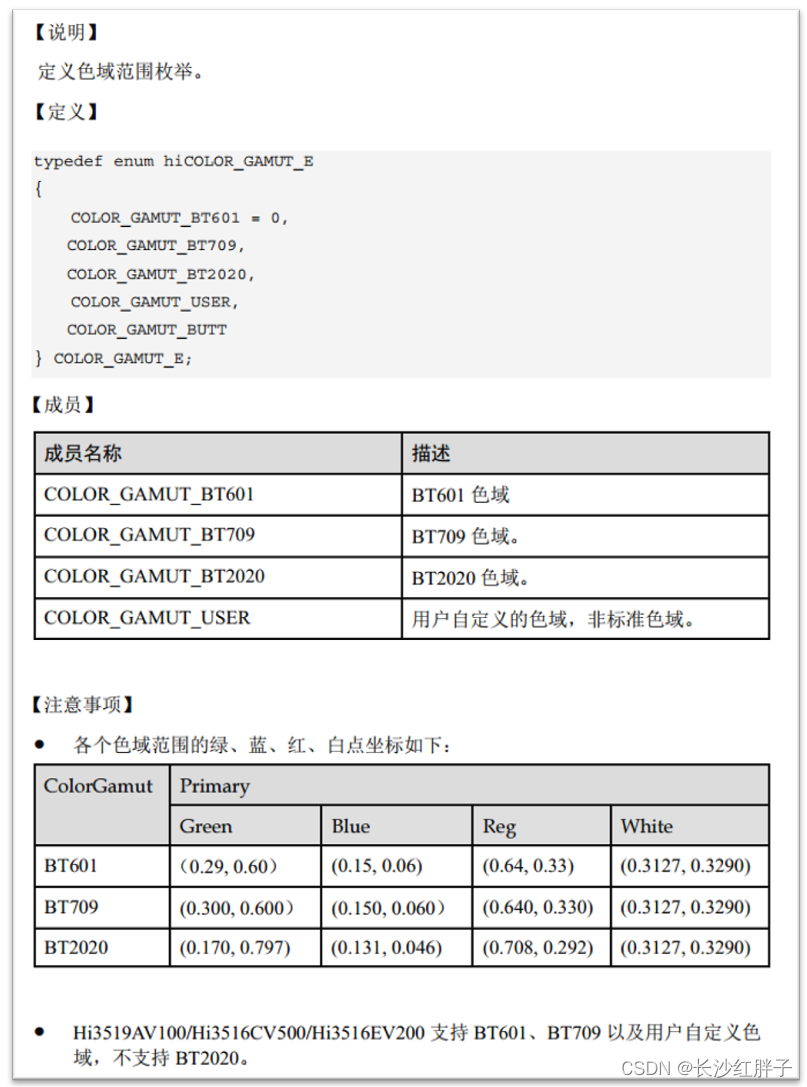

COLOR_GAMUT_E：色域范围

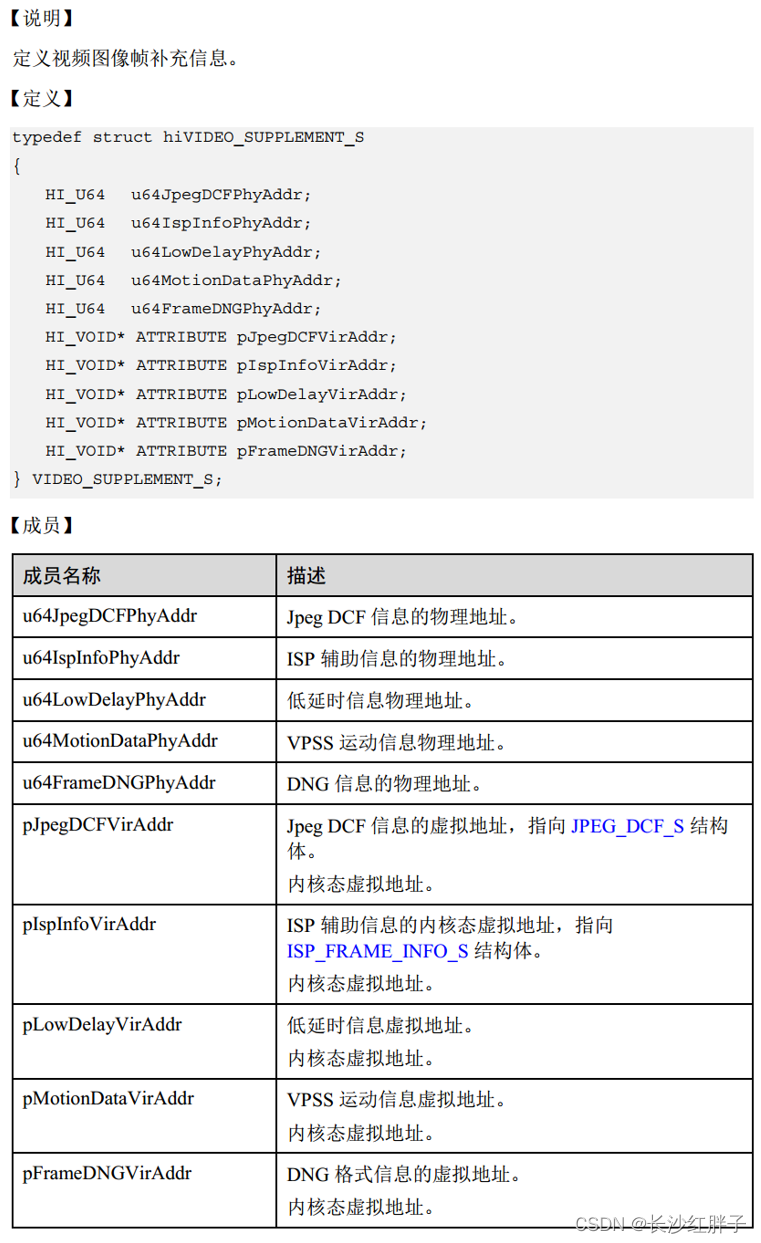

VIDEO_SUPPLEMENT_S：图像的补充信息
Demo
void HiMppManager::testGetVPssFrame(){
VIDEO_FRAME_INFO_S videoFrameInfoS;#if 0

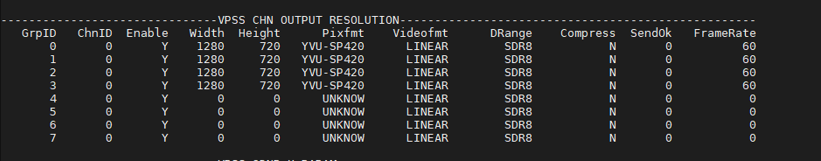

// 搜索开开发板用了哪个通道（应该只有2个摄像头，绑定了vpss）
// 结果：探测到开发板在snap抓图模式下在通道组0通道0下有图片
for(int groupIndex = 0; groupIndex < VPSS_MAX_GRP_NUM; groupIndex++)
{
for(int channelIndex = 0; channelIndex < VPSS_MAX_CHN_NUM; channelIndex++)
{
HI_S32 s32MilliSec = 100;
HI_S32 ret = HI_MPI_VPSS_GetChnFrame(groupIndex, channelIndex, &videoFrameInfoS, s32MilliSec);
if(ret == 0)
{
LOG << QString("Succeed to get HI_MPI_VPSS_GetChnFrame(%1, %2, &videoFrameInfoS, %3)")
.arg(groupIndex)
.arg(channelIndex)
.arg(s32MilliSec);
break;#if 0
}else{
LOG << QString("Failed to get HI_MPI_VPSS_GetChnFrame(%1, %2, &videoFrameInfoS, %3): %4")
.arg(groupIndex)
.arg(channelIndex)
.arg(s32MilliSec)
.arg(ret);#endif
}
}
}#endif
while(HI_MPI_VPSS_GetChnFrame(0, 0, &videoFrameInfoS, -1) == 0)
{
LOG << "get frame";

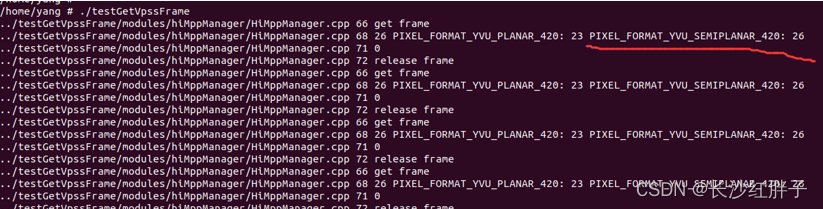

LOG << videoFrameInfoS.stVFrame.enPixelFormat << "PIXEL_FORMAT_YVU_PLANAR_420:" << (int)PIXEL_FORMAT_YVU_PLANAR_420 << "PIXEL_FORMAT_YVU_SEMIPLANAR_420:" << (int)PIXEL_FORMAT_YVU_SEMIPLANAR_420;
LOG << videoFrameInfoS.stVFrame.enVideoFormat;
HI_MPI_VPSS_ReleaseChnFrame(0, 0, &videoFrameInfoS);
LOG << "release frame"; }}
入坑
入坑一：获取vpss图像一定帧数后无法再获取
问题
使用海思sdk获取图像后，多次获取后，大概20次左右就获取失败了。
原因
海思获取图像后，需要释放，是占用了缓存区。

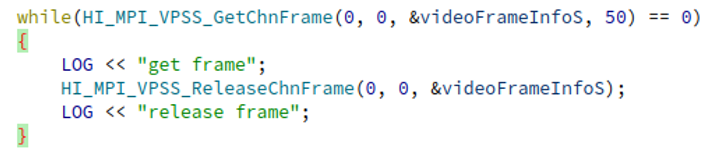

海思的 HI_MPI_VPSS_GetChanFrame与 Hi_MPI_VPSS_ReleaseChnFrame要成对使用。
解决方法
