前言
QWT开发笔记系列整理集合，这是目前使用最为广泛的Qt图表类（Qt的QWidget代码方向只有QtCharts，Qwt，QCustomPlot），使用多年，系统性的整理，本系列旨在系统解说并逐步更新其各种Demo示例。
注意
本文章介绍的版本为Qwt6.2.0，该版本为2021年7月左右发布的。
多年前文章
（本篇不再整理了）
《Qt开发笔记之Qwt（一）：Qwt介绍、编译与Demo》
《Qt开发笔记之Qwt（二）：Qwt仪表盘的基本使用》
Demo演示
Qwt简介
简介
Qwt库包含GUI组件和实用程序类，它们主要用于具有技术背景的程序。除了2D绘图框架外，它还提供了刻度、滑块、刻度盘、圆规、温度计、轮子和旋钮，以控制或显示值、数组或双精度范围。
支持Qt版本
Qwt 6.2可能适用于您找到Qt的所有环境。它与Qt 4.8和所有Qt5版本兼容。
演示图

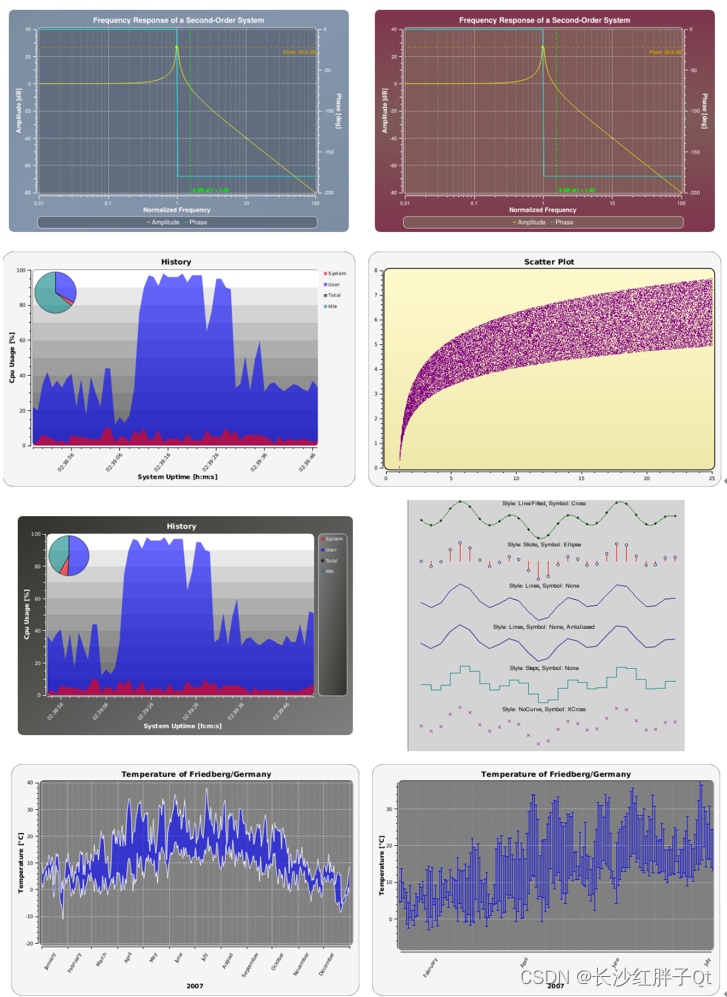

曲线图

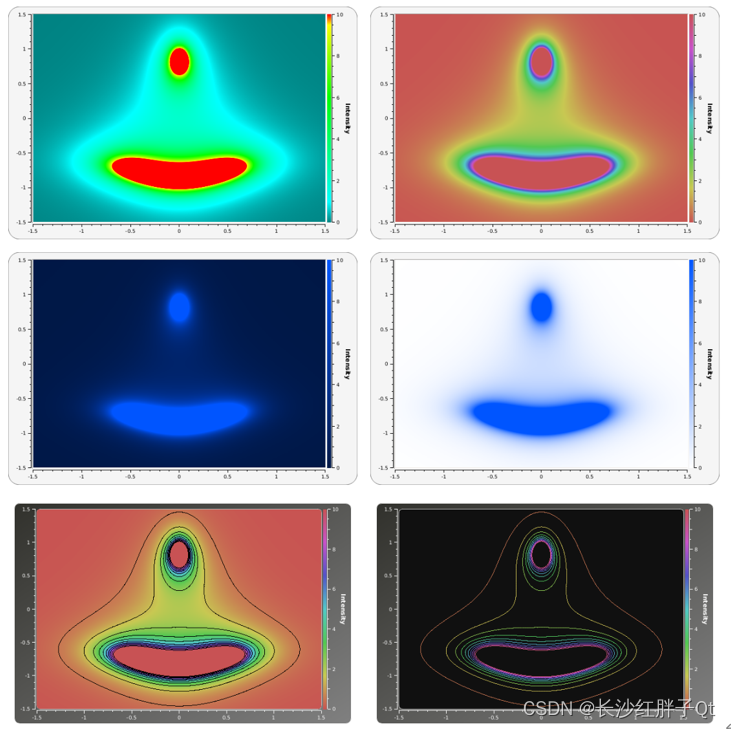

光谱图，等高线图
条形图、柱状图
其他绘图

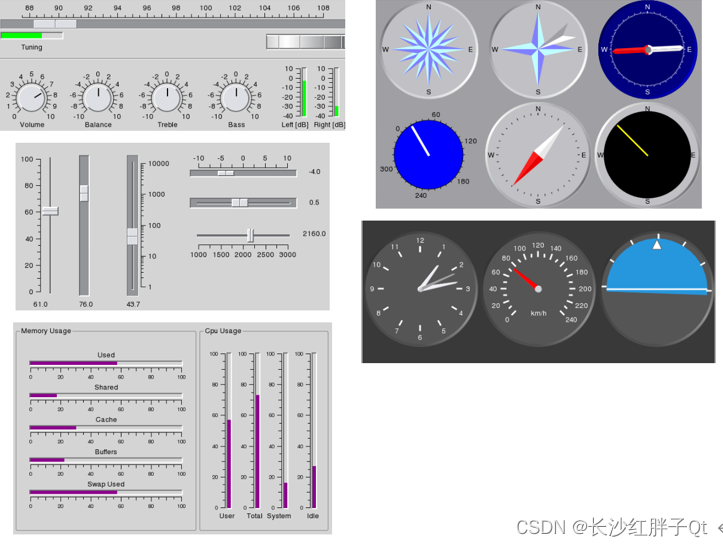

表盘、圆规、旋钮、滑块等
下载
Qt平台所有>=Qt 4.8的版本都将在6.x分支中得到主动支持。

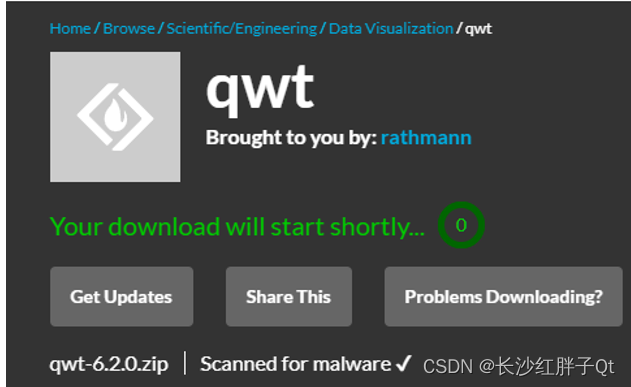

sourceforge下载地址：
压缩包包含了：
- qwt-6.2.0.zip
带有Qwt源码的Zip文件和Windows的html文档 - qwt-6.2.0标准bz2
压缩的tar文件，带有Qwt源代码和UNIX系统（Linux、Mac…）的html文档 - qwt-6.2.0.pdf
Qwt文档为PDF文档。 - qwt-6.2.0.qch
Qwt文档作为Qt压缩帮助文档，可以加载到Qt助手或创建者中。在Qt Creator中，上下文相关的帮助将像Qt类一样可用。
模块化部署到工程
这里我们跟常规方式不一样，常规方式是先编译然后加入到项目中，我们是直接源码带入到源码中编译，第一次编译时间会较长，但是后续不暴露qwt的动态库，更重要的时候，当我们灵活切换平台的时候，不需在编译库和引入库上额外花费时间，以达到模块化添加的终极目的—包含模块.pri文件即可。
查看qwt.pro文件：
所以，包含源码src工程即可，然后查看src.下：
所以包含src.pri即可。

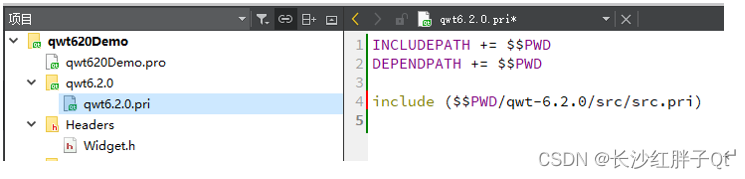

最终qwt6.2.20.pri模块内容如下：
这时候引入不进去：
需要多做两步骤，如下图：
把所文件前面加上$$PWD（修改之前，请copy一份备份），还得包含pro编译时的三个配置文件，如下图：

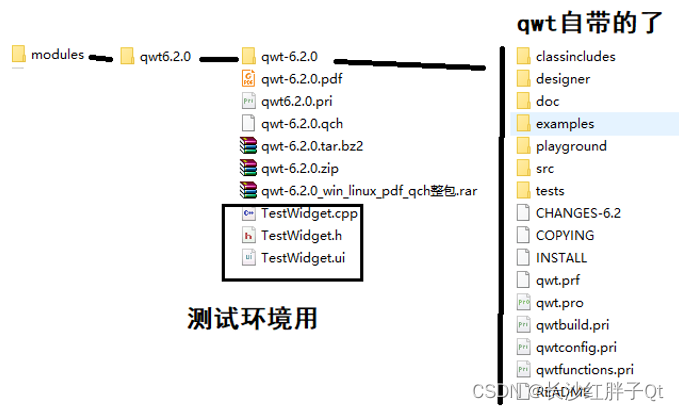

最终带qwt6.2.0源码模块如下：
然后qmake，编译（主要检测一下是否移植到工程当作模块化源码成功）：
使用-j8不到3分钟就编完了，后续开发中因为此模块作为源码模块包含，在非clean模式下，只需要编译一次，但是避免了不同环境移植工程出现的各种环境问题，让团队成员之间交互，已经模块包含组装最简单化，从而提升沟通效率和开发效率。
模块化
基础环境Demo
这里我们做一个只是调用图的简单使用，用来确认该模块可以被调用，能正常工作，搭建基础模板demo。

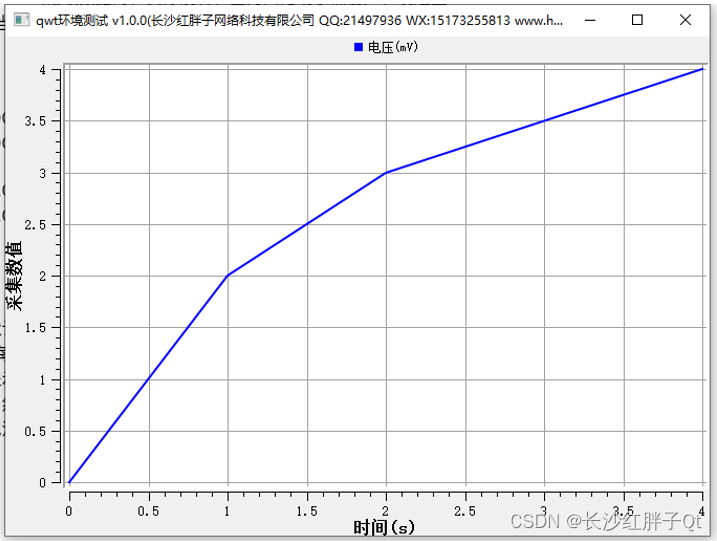

演示效果
初始化源码
void TestWidget::initQwt(){
_pQwtPlot = new QwtPlot(this);
// 设置背景色
_pQwtPlot->setCanvasBackground(QBrush(QColor(255, 255, 255)));
// 设置x1坐标轴
{
_pQwtPlot->setAxisTitle(QwtPlot::xBottom, "时间(s)");
}
// 设置y1坐标轴
{
_pQwtPlot->setAxisTitle(QwtPlot::yLeft, "采集数值");
}
// 设置绘图区域网格
{
QwtPlotGrid *pGrid = new QwtPlotGrid();
pGrid->setMajorPen(Qt::gray, 1, Qt::SolidLine);
pGrid->attach(_pQwtPlot);
}
// 设置图例
{
QwtLegend *pLegend = new QwtLegend();
pLegend->setDefaultItemMode(QwtLegendData::Checkable);
_pQwtPlot->insertLegend(pLegend, QwtPlot::TopLegend);
}
// 设置曲线0
{
QwtPlotCurve *pCurve = new QwtPlotCurve();
pCurve->setTitle("电压(mV)");
pCurve->setPen(Qt::blue, 2);
pCurve->setRenderHint(QwtPlotItem::RenderAntialiased, true);
// 曲线0符号对象
{
QwtSymbol *pSymbol = new QwtSymbol(QwtSymbol::Ellipse);
pSymbol->setPen(Qt::red);
pSymbol->setSize(4);
}
// 曲线0数据
{
QVector<double> vectorX;
QVector<double> vectorY;
vectorX.append(0); vectorY.append(0);
vectorX.append(1); vectorY.append(2);
vectorX.append(2); vectorY.append(3);
vectorX.append(4); vectorY.append(4);
pCurve->setSamples(vectorX, vectorY);
// 将曲线添加到绘图
pCurve->attach(_pQwtPlot);
}
}}
基础模板v1.0.0
入坑
入坑一：融合之后，定义槽函数slots关键字错误
问题
原因

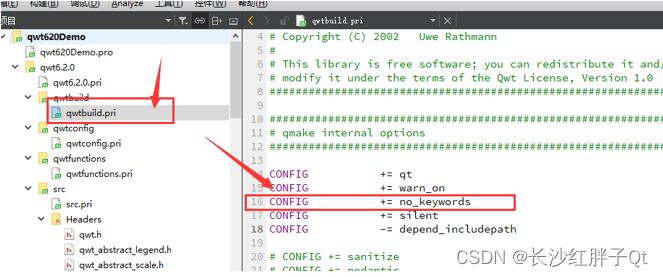

由于使用了QT_NO_KEYWORDS宏定义，因此emit、signals、slots都不用使用了，如果想使用信号槽机制的话，必须用宏来代替，分别是Q_EMIT、Q_SIGNALS、Q_SLOTS。
解决
直接去掉，不然我们之前的模块将需要大面积更改。
修改后，没发现出现问题，也就这样解决了。
